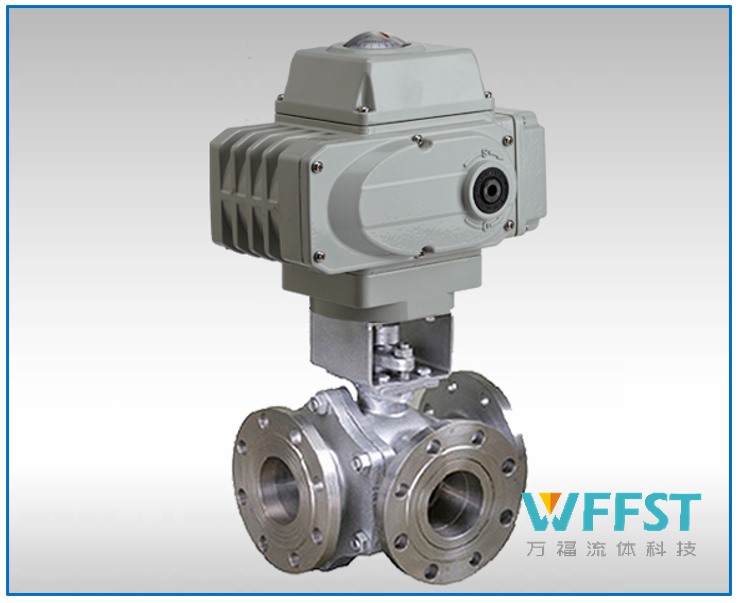

三通法蘭電動球閥 產品特點
■三通法蘭電動球閥,內螺紋連接,體積小,輕便宜人,性能可配套簡單,流體能力大。廣泛應用于食品、環保、水處理、石油、化工、造紙、電力等行業的工業自動控制系統中。
■三通法蘭電動球閥的閥體鑄造采用臺灣引進的先進工藝,結構合理,造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被吹出。
■三通法蘭電動球閥L型三通球閥用于介質流向的切換,能使相互垂直的兩個管道連通;T型三通球閥用于介質的分流、合流及流向切換,T型通道可以使三個通道相互連通或使其中的兩個通道連通。(流向圖如下)
■三通法蘭電動球閥上法蘭采用ISO5211執行機構安裝平臺。方便安裝WFD、WFHQ等系列電動執行器,AC220V或AC380V電源即可控制運轉,實現對介質流向的切換。
三通法蘭電動球閥 主要零件材質
零件名稱 | 材 料 |
閥 體 | CF8、CF8M |
球 體 | CF8、CF8M |
密 封 圈 | PTFE、PPL |
閥 桿 | CF8、CF8M |
填 料 | PTFE、石墨 |
三通法蘭電動球閥 主要技術參數
公稱通徑 | DN(mm) | 10~80 |
公稱壓力 | PN(MPa) | 1.6 |
試驗壓力(MPa) | 強度試驗 | 2.4 |
密封試驗(水) | 1.76 | |
密封試驗(氣) | 0.6 | |
泄 漏 量 | 軟密封:A級(零泄漏) | |
連接方式 | 內 螺 紋 | |
閥門類型 | Q914F(L型三通)、Q915F(T型三通) | |
設計標準 | GB/T12237-1989 | |
壓 力 試 驗 | GB/T 13927、JB/T9092-1999 | |
適用介質 | 水、污水、空氣、蒸汽、天然氣、油品、一般化學介質等。 | |
適用溫度 | -29℃—150℃ | |
驅動方式 | 電 動 | |
電動執行器 | WFD型、WFHQ型、用戶指定產品 | |
防護等級 | IP67/IP68 | |
控制形式 | 開 關 型 | |
電 壓 | AC220V/AC380V/AC110V/DC24V |
三通法蘭電動球閥 外形尺寸 單位:mm
以上為WFD電動執行器配L型三通軟密封球閥的尺寸,配T型球閥的電動執行器要加大一個規格。
DN
L
L0
L1
L2
H
1.6MPa
電動執行器選配
D
D1
N-D
15
140
70
161
120
231
95
65
4-14
WFD-05
WFHQ-05
20
160
80
161
120
238
105
75
4-14
WFD-05
WFHQ-05
25
180
90
161
120
241
115
85
4-14
WFD-05
WFHQ-05
32
200
100
161
120
269
135
100
4-18
WFD-05
WFHQ-05
40
220
110
161
120
283
145
110
4-18
WFD-08
WFHQ-08
50
240
120
188
165
291
160
125
4-18
WFD-10
WFHQ-10
65
260
130
188
165
315
180
145
4-18
WFD-15
WFHQ-15
80
280
140
268
268
378
195
160
8-18
WFD-20
WFHQ-20
100
320
160
268
268
399
215
180
8-18
WFD-40
WFHQ-50
125
380
190
268
268
434
245
210
8-18
WFD-60
WFHQ-60
150
440
220
268
268
456
280
240
8-23
WFD-100
WFHQ-100
配WFHQ型電動執行器,以及硬密封三通球閥的尺寸,請與銷售部聯系。
