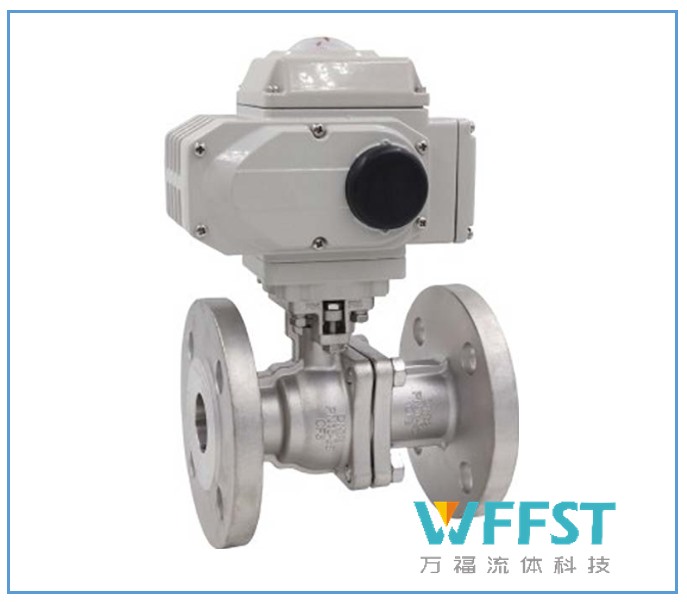

法蘭電動球閥
法蘭電動球閥 產品特點
■法蘭電動球閥是所有閥類中流阻最小的一種,開關迅速方便,只要球體轉動90°就完成了全開或全關動作,實現快速啟閉。
■法蘭電動球閥雙向密封,密封性能好。閥座一般采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的,在介質壓力作用下,球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上,而且密封力隨著介質壓力的增加而增大。
■法蘭電動球閥的閥桿采用防吹出結構設計,即使出現閥腔異常升壓以及填料壓塊失效情況下也能保證閥桿不會被介質吹出,而且閥桿采用下裝設計,閥桿的倒密封也隨著介質壓力的增加而增大。
■法蘭電動球閥的閥桿填料采用V型密封結構,V型填料能夠?qū)⑻盍蠅荷w的壓緊力及介質力有效的轉化為閥桿的密封力。將傳統的填料壓蓋改為填料壓板與填料壓套的兩體式結構設計,填料壓套與填料壓板采用球形接觸,確保填料壓蓋始終垂直,并在填料壓套內部設置了聚四氟乙烯襯套,避免了閥桿與填料壓套的擦傷與磨損,減小了閥門的操作力矩。
■法蘭電動球閥可以根據客戶要求設置防靜電結構,通過閥桿使球體和閥體之間形成靜電通道,從而可將球體與閥座開關過程中產生的靜電通過閥體引到大地,防止靜電火花可能引起的火災或爆炸危險。
■法蘭電動球閥方便安裝電動、氣動執行器,節省安裝空間。配用ZTD、ZTHQ等系列電動執行機構,AC220V或AC380V電源即可控制運轉,對閥門進行開關控制。
法蘭電動球閥 主要零件材質
零件名稱 | 材 料 |
閥 體 | 鑄鋼、不銹鋼 |
球 體 | 2Cr13、不銹鋼 |
密 封 圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、不銹鋼合金 |
閥 桿 | 2Cr13、CF8、CF8M |
填 料 | PTFE,石墨 |
公稱通徑 | DN(mm) | 15~250 | |||
公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
試驗壓力(MPa) | 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 |
密封試驗(水) | 1.76 | 2.75 | 4.4 | 7.04 | |
密封試驗(氣) |
0.6 | ||||
泄 漏 量 | 軟密封:A級(零泄漏) ; 硬密封:D級(1×DNmm3/s) | ||||
連接方式 | 法 蘭 | ||||
設計標準 | GB/T12237—1989 | ||||
法蘭連接尺寸 | JB/T79-94;GB/T17241.6-1998 | ||||
壓 力 試 驗 | GB/T 13927 | ||||
適用介質 | 水、污水、空氣、蒸汽、天然氣、油品、一般化學介質等。 | ||||
適用溫度 | -29℃—425℃(碳鋼),-40℃—550℃(不銹鋼、鉻鉬鋼) | ||||
驅動方式 | 電 動 | ||||
電動執行器 | WFD型、WFHQ型、DZW型、用戶指定產品 | ||||
防護等級 | IP54/IP67/IP68 | ||||
控制形式 | 開關型 | ||||
電 壓 | AC220V/AC380V/AC110V/DC24V |
■法蘭電動球閥 外形尺寸 單位:mm
DN
L
H
L1
L2
1.6MPa
2.5MPa
電動執行器選配
D
D1
N-D
D
D1
N-D
15
130
231
161
120
95
65
4-14
95
65
4-14
WFD-05
WFHQ-05
20
140
238
161
120
105
75
4-14
105
75
4-14
WFD-05
WFHQ-05
25
150
241
161
120
115
85
4-14
115
85
4-14
WFD-05
WFHQ-05
32
165
269
161
120
135
100
4-18
135
100
4-18
WFD-05
WFHQ-05
40
180
283
161
120
145
110
4-18
145
110
4-18
WFD-08
WFHQ-08
50
200
291
188
165
165
125
4-18
165
125
4-18
WFD-10
WFHQ-10
65
220
315
188
165
185
145
4-18
185
145
8-18
WFD-15
WFHQ-15
80
250
378
268
268
200
160
8-18
200
160
8-18
WFD-20
WFHQ-20
100
280
399
268
268
220
180
8-18
235
190
8-23
WFD-40
WFHQ-50
125
320
434
268
268
250
210
8-18
270
220
8-25
WFD-60
WFHQ-60
150
360
456
268
268
285
240
8-23
300
250
8-25
WFD-100
WFHQ-120
200
400
719
368
280
340
295
12-23
360
310
12-25
WFD-200
WFHQ-200
250
450
-
-
-
405
355
12-28
425
370
12-30
-
WFHQ-300
