電動球閥

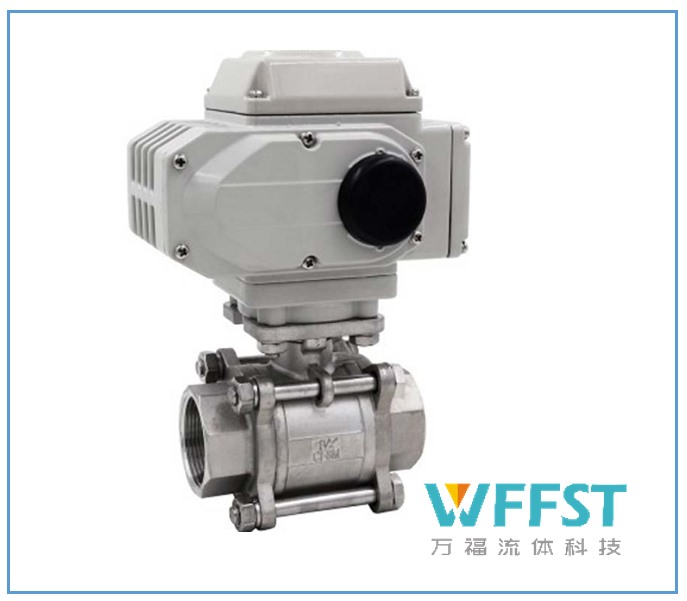

三片式螺紋電動球閥

名稱:三片式螺紋電動球閥

詳細信息

三片式螺紋電動球閥

三片式螺紋電動球閥 產品特點

三片式電動球閥,可以螺紋、對焊或套焊連接,采用三段式結構,方便日后檢修。體積小,輕便宜人,性能可靠,配套簡單,流體能力大。廣泛應用于食品、環保、水處理、石油、化工、造紙、電力等行業的工業自動控制系統中。
三片式電動球閥的閥體鑄造采用臺灣引進的先進工藝,結構合理,造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被吹出。
三片式電動球閥上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器,節省安裝空間。
三片式電動球閥配用WFD、WFHQ等系列電動執行機構,AC220V或AC380V電源即可控制運轉,對閥門進行開關控制。


三片式螺紋電動球閥 主要零件材質

零件名稱 材    料
閥    體 CF8、CF8M
球    體 CF8、CF8M
密 封 圈 PTFE、PPL(對位聚苯)
閥    桿 CF8、CF8M
填    料 PTFE、石墨

三片式螺紋電動球閥 主要技術參數

公稱通徑 DN(mm) 10~80
公稱壓力 PN(MPa) 1.6
試驗壓力(MPa) 強度試驗 2.4
密封試驗(水) 1.76

 密封試驗(氣)

0.6
泄 漏 量 軟密封:A級(零泄漏)
連接方式 內螺紋、焊接
設計標準 GB/T12237-1989
壓 力 試 驗 GB/T 13927、JB/T9092-1999
適用介質 水、污水、空氣、蒸汽、天然氣、油品、一般化學介質等。
適用溫度 -29℃—150℃
驅動方式 電    動
電動執行器 WFD型、WFHQ型、用戶指定產品
防護等級 IP67/IP68
控制形式 開 關 型
電   壓

AC220V/AC380V/AC110V/DC24V


三片式螺紋電動球閥 外形尺寸                                                     單位:mm

DN G L L1 L2 H 電動執行器選配
AC220V/AC380V
10 3/8“ 75 161 120 167 WFD-05 WFHQ-05
15 1/2“ 75 161 120 167 WFD-05 WFHQ-05
20 3/4“ 80 161 120 174 WFD-05 WFHQ-05
25 1“ 90 161 120 184 WFD-05 WFHQ-05
32 1 1/4“ 110 161 120 190 WFD-05 WFHQ-05
40 1 1/2“ 120 161 120 200 WFD-08 WFHQ-08
50 2“ 140 188 165 209 WFD-10 WFHQ-10
65 2 1/2“ 173 188 165 234 WFD-15 WFHQ-15
80 3“ 186 268 268 283 WFD-20 WFHQ-20

配用WFHQ的電動執行器尺寸,請與銷售部聯系!
